管式螺旋上料机

大米螺杆上料机

全天候24小时售后服务支持,1小时快速反应,24小时内到达客户现场,易损件终身优惠价提供!

咨询热线:159-9300-0990

点击给我们留言

.jpg

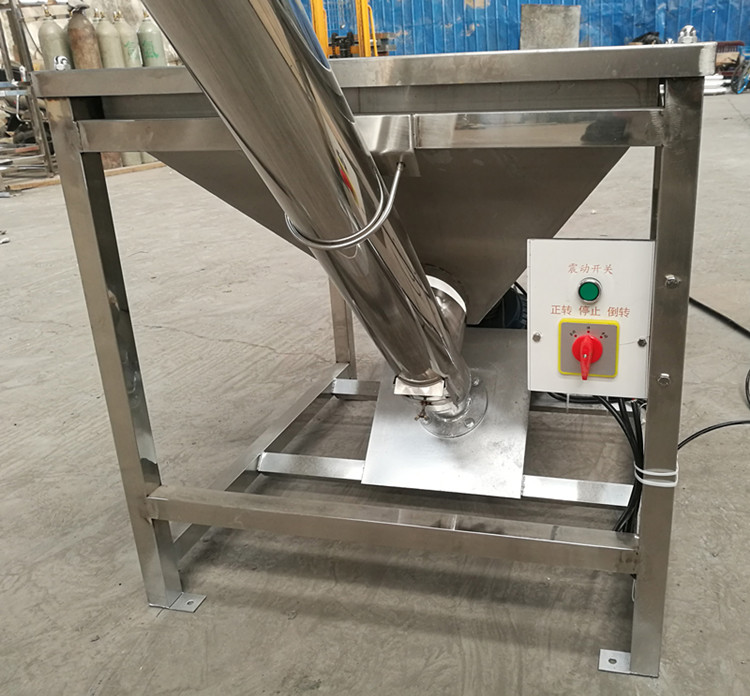

自动上料机是配合颗粒、粉剂包装机使用的提升设备,具有振动上料、自动输送物料的功能,操作起来简单易行。操作人员只需将物料倒入上料机料斗内,机器就会将物料送入包装机料斗,配以料位控制系统,可以实现包装机供料自动化,降低了操作人员的劳动强度,提高了包装精度,是一种较为理想的包装机配套设备。

.jpg







 二、主要技术参数

1.电源.功率:AC380V     50HZ   1.1KW

2.整机尺寸:长*宽*高=860*800*1700(mm)

3.提升高度:1.7米(可定制)



三、结构与原理

(一).结构:

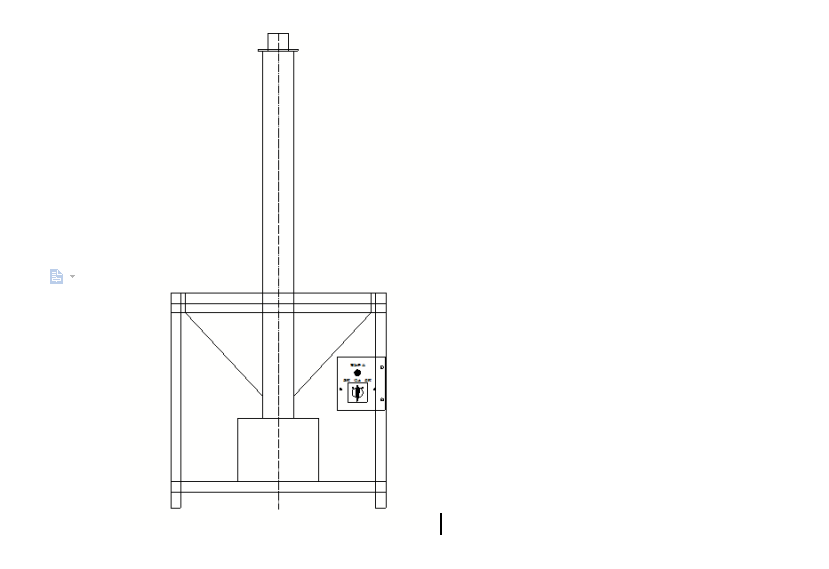

该机由机架、料斗、螺旋、料管、轴承组件、支承紧固件、软连接、密封组件、上料电机、振动电机、减振调整机构等部分组成。

(二).工作原理:

利用振动筛原理,物料在料斗内振动下沉进入料管,经螺旋叶片的输送,被提升到包装机料斗内,通过料位控制系统自动控制,可以使包装机料斗内的料位稳定,达到准确包装。



安装方法

1.拆箱后将机架部分平稳放置于工作场地。

2.安装料管螺旋部分:

将料管底端法兰大孔与联轴套对正后装入,用手旋转螺旋使螺旋下端开口槽与联轴套圆柱销对正。

3.固定料管:

用螺栓M8X254个)将料管下端法兰固定到电机座上,料管上部通过支承紧固件用螺栓M10X1202个)固定到机架上。

4.安装软连接:

用软连接扣将软连接下端法兰与料管进料口法兰连接固定起来。

5.根据包装机位置放置上料机,使该机出料口与包装机进料口对正进行连接。

连接控制电路与电源:本机使用380V三相交流电源,调整螺旋转向与标志一致。

五:操作方法

1.上料操作:

开启电源前插紧放料门,然后将物料加入上料机料斗内,开启主电源,将振动开关打开,振动开始,上料开关置于“正转”,上料电机开始工作,物料被提升到包装机料斗内。当包装机料斗内物料达到控制料位,电源自动切断,上料机停止工作。当包装次数达到系统设定值时,电源自动打开,开始提升物料,从而实现自动供料。

2.清料操作

拔掉放料门,将上料开关置于“反转”位置,料斗及料管内的物料会在振动电机和螺旋的作用下被放掉。如果要清理干净螺旋和料管内壁的物料时,可按下面步骤操作:松掉螺栓M8X254个),去掉软连接扣以及固定支承紧固件的长螺栓,然后将料管部分一同拔掉,平放在地面上。卸下固定轴承组件的螺栓M8X254个),将轴承组件连同螺旋一同拉出来,分别清干净后再依次装上。

 六:保修事项

我公司对本产品实行保修一年,终身服务。产品自售出之日起,半年内在正常安装和使用的情况下,出现的非人为故障,属保修范围,我们将免费维修。由于使用或操作不当造成的故障,酌收工本费。
