旋振筛说明书

概述

旋振筛是一种特殊型、高精度细粒筛分机械。特别适用于细粒、微粉作分级处理。可用于干式、湿式及多种几何形状颗粒的筛分作业。可叠加安装多层筛面，筛面及筛框可用各种材料和工艺作网、孔板等。可附加防堵塞、促使颗粒成层的多种措施。可加干燥、冷却、清洗、防尘等设施。为全封闭结构，无粉尘溢散。

广泛用于矿业、农林、冶金、铸造、颜料、水泥、化工、医药、轻工、玻璃及涂料等行业的物料干、湿筛分和液体中固体物分离回收，还可用于废水筛滤回收作业。

适用物料品种：

1、化工行业：树脂、涂料、颜料、医药、化妆品、消灭剂、塑料粉等。

2、颜料玻璃、陶瓷行业、研颜料、氧化铝、瓷泥浆、黏土泥浆、玻璃粉、耐火材料、石英砂等。

3、食品行业：糖、味精粉、食盐、果汁、淀粉、奶粉、粮食、豆浆、蛋粉等。

4、冶金行业：矿石、氧化锌、氧化钛、铸造砂、冶金粉末、超硬合金、铝粉、各种金属粉粒等。

5、其他：碳黑粉、助溶剂，活性炭、电磁材料、珍珠等。

一、旋振筛工作原理

当旋振筛工作时，振动电机上下两端不同相应的偏心块由于高速旋转的离心力作用，而产生一复合惯性力，强迫筛体产生复旋型振动，其振动轨迹是一复杂的空间三维曲线。调整振动电机上下两端的偏心块相位角和重量，可以改变筛面上物料的运动轨迹，从而使筛体产生平旋垂直复合运动，物料透过不同层次的筛网，达到分级作业的目的。

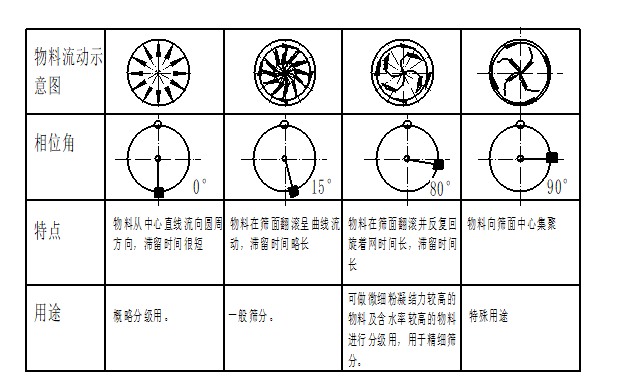

二、物料在筛面上做流体轨迹与振动电机偏心块相位角的关系

三、旋振筛特点

1、全不锈钢设计（使用材料为SUS27、#304、#316）外型美观耐用。

2、体积小重量轻，移动方便。出口可360º任意调整便于工艺布置。

3、可单层，多层筛网使用，实现一次多级筛选。

4、低能耗，筛分精度在95%以上。属节能产品。

5、全封闭，粉尘不飞扬，液体不泄露。超低静音设计，属环境保护产品。

6、拆装方便，内外部易清洗，玩死角。

四、旋振筛安装调整说明

本机需要安放在水平位置。

1、运转前检查

①设备是否处在水平状态。

②机座是否固定妥当。

③框架的束环螺丝是否锁紧，束环是否束好。

④机身是否接触到其他物品。

⑤进料管与筛网间的距离是否足够。

2、运转时注意事项

①有无异常杂音。

②电机电流是否正确，有否单向运转。

③如果前几项各款都没问题，可把少许需要筛分或过滤的原料，倒入筛网中心位置，视物料的流动方向，角度及处理量等情况，调整上下偏心块的角度。

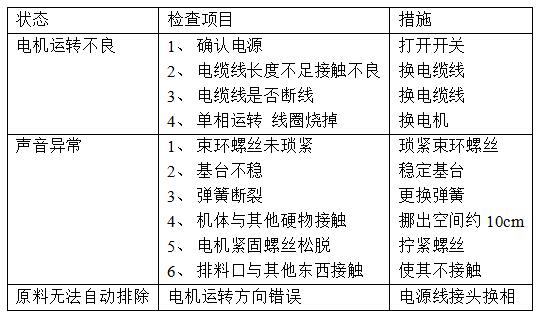

五、故障排除

六、设备日常维护及定期保养

1、启动前：检查筛网有无破损，各组束环螺丝是否琐紧。

2、运转中：注意有无异常杂音。电流是否稳定。

3、使用后：及时清理干净。

4、定期检查筛网和弹簧有无破损，机身各部位是否破裂和螺丝松动。
