滚筒筛是由哪些部位组成的

来源:http://www.zhongguo888888.com/news/66.html    发布时间:2021-01-19    点击:61

滚筒筛是各个行业中都能见到的一种筛分设备,它可以用于筛分各种各样的物料,将它们分选整齐,供我们后续加工使用,本文主要介绍滚筒筛的结构组成。


.jpg

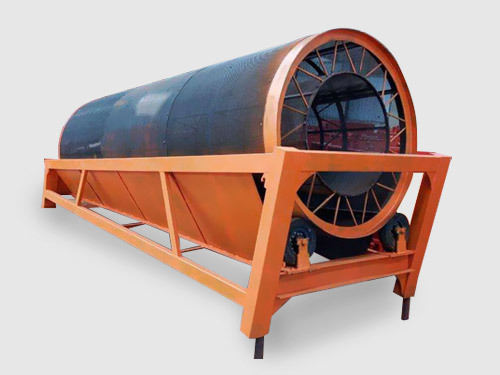

滚筒筛的组成结构有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。


一、电机


是滚筒筛的振动来源,常用振动电机为YZU系列立式振动电机,采用先进的单法兰结构,设计精巧,运行安全可靠,单法兰结构使得立式振动电机安装维护方便,同时可大大减轻主机重量。


作用:通过振动电机激振力的作用使物料在筛面上运动。


二、减速机


是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件,常用作原动件与工作机之间的减速传动装置。


作用:降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比,但要注意不能超出减速机额定扭矩;


三、滚筒装置


采用组合式筛网,其由传动轮通过联轴器传至主轴,该筛网安装与焊接在主轴的滚笼上。物料从进料端进入,在滚笼不断回转、分级,从下方出料口均匀流出,其有效地将成品与返料分离,从而降低劳动强度。


四、机架


该机机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的。


五、密封盖


防止物料泄漏以及外界粉尘进入内部。


滚筒筛怎样筛选:


滚筒筛启动后,电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
